热泵低温真空蒸馏系统

C&G V-NT DE 系列 热泵低温真空蒸发器
产品特点: 由两个串联布置的蒸发器集成,它们将能源成本降低了45%,因此,这代表了在大型流量处理项目中的优势、全自动化运行
在线咨询定制方案

产品特色

工作原理

型号参数

产品描述:

  • C&G V-NT DE真空蒸发器是利用热泵技术和浸入式盘管的双效设备。

  • 与V-NT模型相比,由两个串联布置的蒸发器(称为“效”)集成,它们将能源成本降低了45%,因此,这代表了在大型流量处理项目中的优势。

  • 全自动化运行



产品特色:

特色描述:

  • 所有原材料欧洲原装进口,意大利工匠设计与制造

  • 其唯一的热源为电,无需任何蒸汽供热或者作为辅助热源

  • 采用Inox SS 316L不锈钢建造,对于氯化物或氟化物高浓度废液,采用特殊耐腐蚀性不锈钢建造

  • 强劲的能量效率,蒸发每吨水消耗90kw-110kw电能

  • 多项欧洲专利技术,如自冲刷清洗系统,报警系统等

  • 电源输入380V.III.50HZ

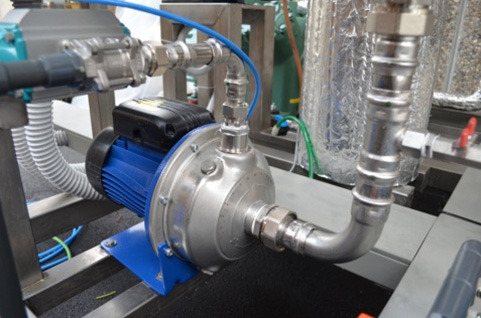

  • 通过离心泵自动排出蒸馏水,再循环并排放浓缩液,而不会破坏真空

  • 触摸屏,互联网连接和数据注册表

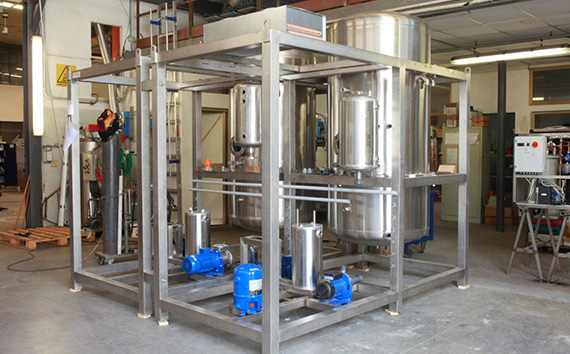

  • 模块化设计。设备结构更紧凑,占地面积小,组装运行快速方便

  • 高浓缩功率(1250-1300 g/l)

  • 附加的交换器,通过频率变化系统控制氟利昂的温度。

  • V-NT DE模型具有与V-NT相同的优势,最高可节省45%的能源。

  • 全自动化控制及运行,可以24小时无人值守连续工作



可选的:

  • 冷凝液电导率检测系统。

  • 用于质量平衡记录的数字流量计。

  • 通过电导率,密度等进行浓缩液排放控制

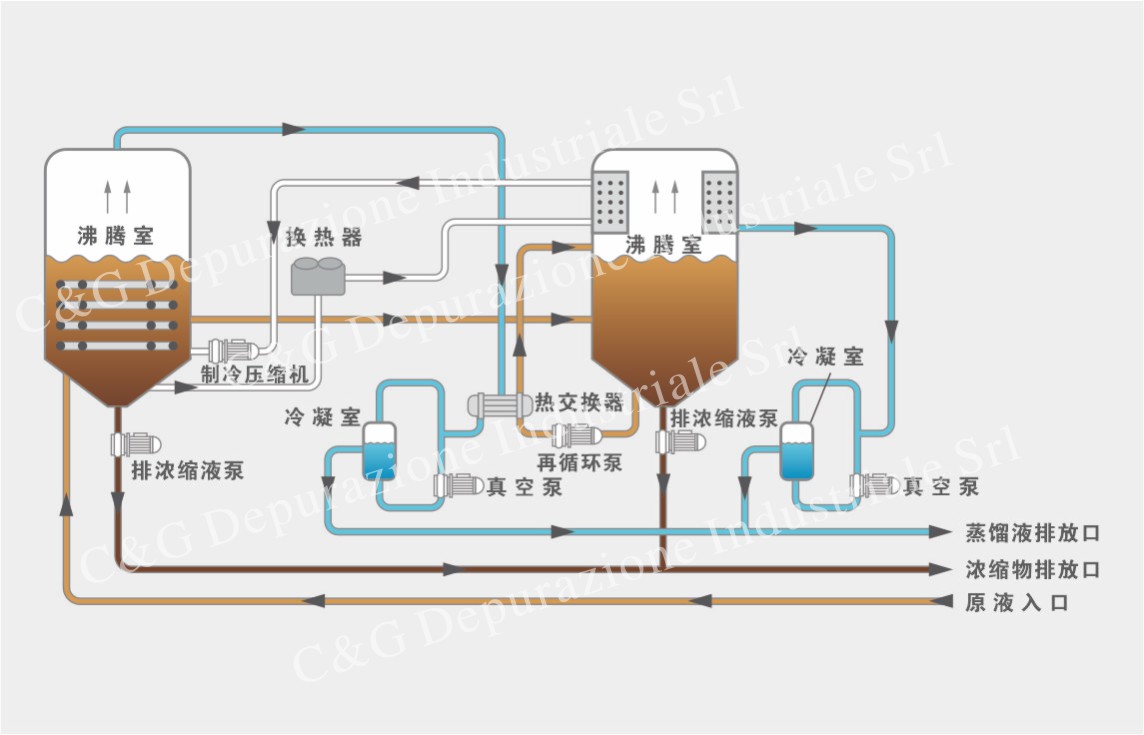

工艺原理图:


原理描述:

C&G V-NT DE真空蒸发器是由两个串联的蒸发器(称为“双效”)集成而成的系统。每个沸腾室下部包含一个盘管形式的蛇形热交换器,用于加热蒸发废水溶液。


第一效中产生的蒸汽被引导到位于第二效下部的盘管,这样以最低的能源蒸发废水,该系统在真空状态下工作,可确保最低能耗。


制冷回路:

V-NT蒸发器采用热泵技术

装置的核心具有制冷系统,该制冷系统在第一个效中使用高压管线传递热量使废水沸腾,在第二个效果中使用低压管线通过提取热量来冷凝蒸馏产物。


真空回路:

为了在沸腾室内部实现必要的真空,使用了真空液环泵和高性能喷射系统。

该真空系统使得蒸发器内部产生33 mbar真空压力,保证沸腾室内的废水在32 ℃的温度沸腾


浓缩蒸馏:

高浓缩物通过专用泵排出,该泵可以排出浓缩物并进行再循环,以实现废物排出的最佳均匀性。


自动化,报警和控制:

由于PLC的管理,使得C&G V-NT蒸发器可以不需任何人工操作就可实现7天24小时自动化运行

该软件的简单直观配置允许轻松读取和高效配置运行参数

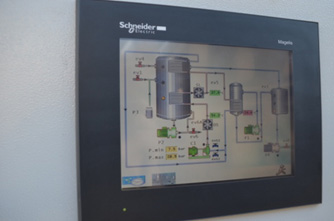

屏幕的使用可确保对装置进行高效,快速的全局控制

型 号 V-NT DE 系列每小时处理量  l/h外观尺寸mm (长 x 宽 x 高)吨能耗 (KW/T)
V-NT DE  5000208.334000X1800X260080-100
V-NT DE 7000291.674000X2200X390080-100
V-NT DE 10000416.675000X2100X370080-100
V-NT DE 12000500.006000X2100X400080-100
V-NT DE 18000750.006500X2200X400080-100
V-NT DE 20000833.336500X2200X430080-100
意大利C&G的所有规格都符合2006/42/CE的“机械指令”
* 其他的规格尺寸可为客户量身定制

润蓝与欧洲低温蒸发结晶领域先驱者
C&G DepurazioneIndustriale Srl 合作
